當前位置：NDJT-3兩用型3T手搖鏈?zhǔn)届o力觸探儀+十字板兩用儀、十字板剪切試驗
一、簡介

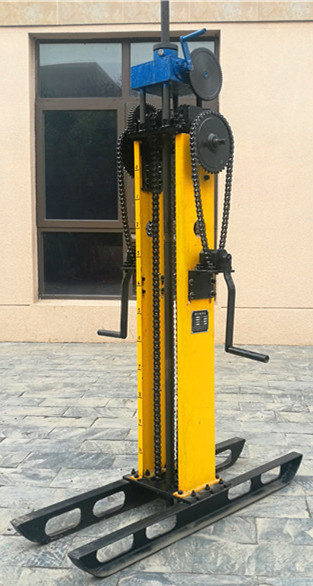

NDJT-3兩用型靜力觸探儀利用鏈條機械傳動將探頭勻速地壓入土中，適宜在軟土、粘性土、老粘土、黃土、砂性土等地層中測試，利用探頭與土層接觸時產生的阻力，通過電阻變化信號，傳送到地面的測量?jī)x表上。
整機各部件重量輕，體積小、搬運方便，按裝方便，工作效率高，能配用不同直徑的探桿和探頭。 靜力觸探（CPT）是在一定的速度下，用靜力將探頭壓入土中，并使用探頭內的壓力傳感器，通過記錄儀記錄探頭對土的貫入阻力。
本機結構合理、外形美觀，使用時不受電源限制，機動靈活、性能穩定可靠。尤其增加了雙人手搖和雙臂快搖裝置，可以隨不同的貫入阻力隨意調正人力。為增加貫入力在加粗了鏈輪軸后，采用8分滾珠進行傳動，其極限貫入深度可達30米－35米。此機可與目前國內外廠家生產的人工數字記錄儀、靜探微機（自動記錄儀）等配套并進行量測或記錄。
該機可進行土質地基的承載能力或抗剪強度測試，測量地基土的比貫入阻力Ps、錐尖阻力Qc（雙橋）、側摩擦力Fs；配置蝸桿裝置、傳感器、十字板頭，可進行電測十字板剪切試驗，求飽和軟粘土的不排水抗剪強度Cu，從而為地基基礎的設計提供參數。
該機性能穩定，試驗數據可靠，操作方便，并且一機多用，實用性強。廣泛用于建筑、交通、水利、電力等部門。
二、產品技術指標
傳動方式：輕型鏈?zhǔn)剑瑑蛇吺謸u。
額定貫入力：3t。最大貫入力：4t。
貫入深度：30m。貫入行程：1m。貫入速度：0.8m－1.3m/min。
起拔力：30KN
提升速度：慢速同貫入速度，快速可達4 m/min左右。

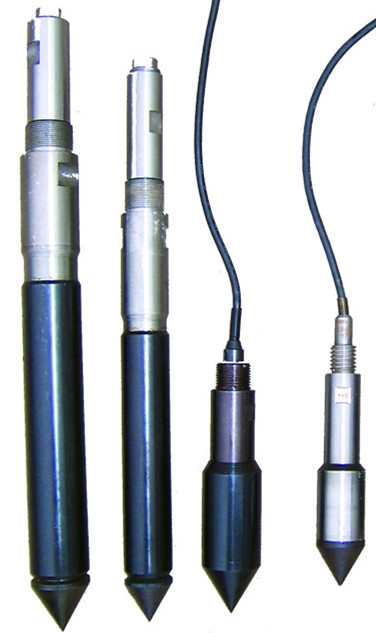

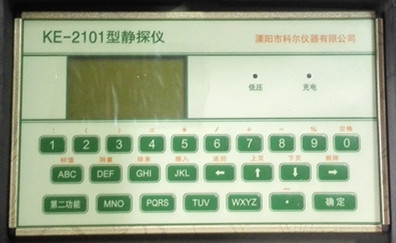

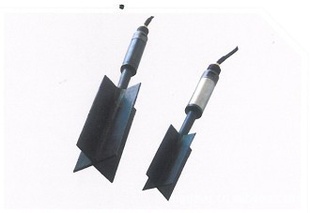

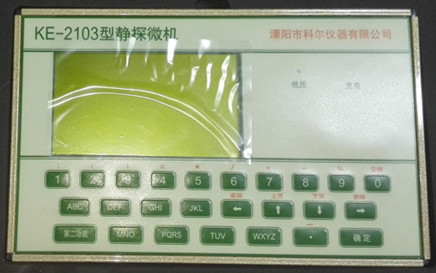

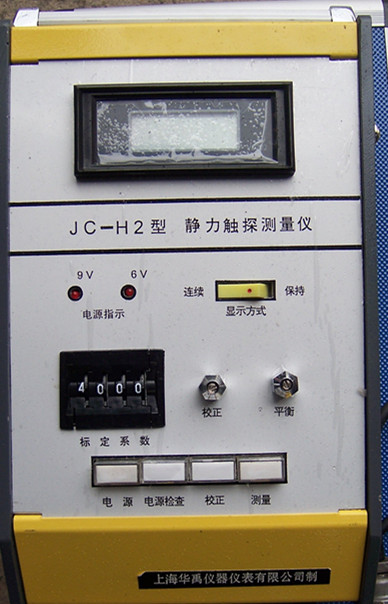

探桿：Φ25×1米(或Φ28*1米)，優質合金無縫鋼管。地錨直徑：Φ200、250mm,帶穩固可靠的新型地錨夾持器和地錨扳手，穩定可靠，一勞永逸。配用探頭：10cm2單橋探頭、10cm2雙橋探頭、電測十字板探頭（50×100×2mm）。十字板剪切范圍：0～128 KPa。配用電纜線：四芯屏蔽電纜線、八芯屏蔽電纜線。鏈條：小傳動鏈條：10A—1，68節2條，大傳動鏈條：12A—1，148節2條。儀器：JC-H2型靜力觸探儀（人工記錄儀，單橋探頭專用）；KE-2101型靜探微機（自動記錄儀，帶U盤，單橋探頭專用）；KE-2103型靜探微機（自動記錄儀，帶U盤，單、雙橋探頭都可以）。主機重量：60kg.
三、可選擇配置：

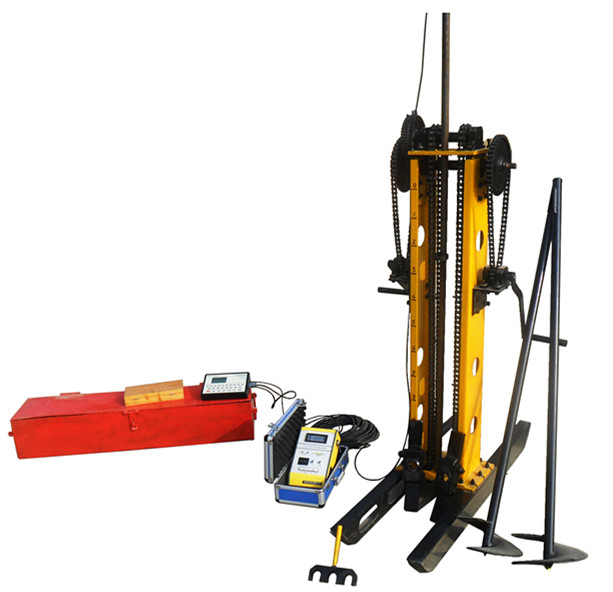

1、NDJT-3-1型靜力觸探儀（單橋人工記錄型）：主要由主機(整機)、人工記錄儀、探桿、單橋探頭、地錨、地錨夾持器、地錨扳手、探桿箱、四芯電纜線等組成；
2、NDJT-3-2型靜力觸探儀（單橋自動記錄型）：主要由主機(整機)、自動記錄儀（單橋靜探微機）、探桿、單橋探頭、地錨、地錨夾持器、地錨扳手、探桿箱、四芯電纜線等組成；
3、NDJT-3-2型靜力觸探儀（雙橋自動記錄型）：主要由主機(整機)、自動記錄儀（雙橋靜探微機）、探桿、雙橋探頭、地錨、地錨夾持器、地錨扳手、探桿箱、八芯電纜線等組成；
4、兩用型：NDJT-3-1、2、3型手搖鏈?zhǔn)届o力觸探儀+十字板剪切兩用儀。
5、另外可選擇加配汽油發動機可以實現動力傳動，不需人工手搖，快速高效的NDJT-3-QFD型靜力觸探儀。
