當前位置：NTQZ-50型輕便液壓鉆孔機（1-50米）,鉆孔灌漿一體機
發布時間：2023-03-20 17:53 瀏覽次數：781次

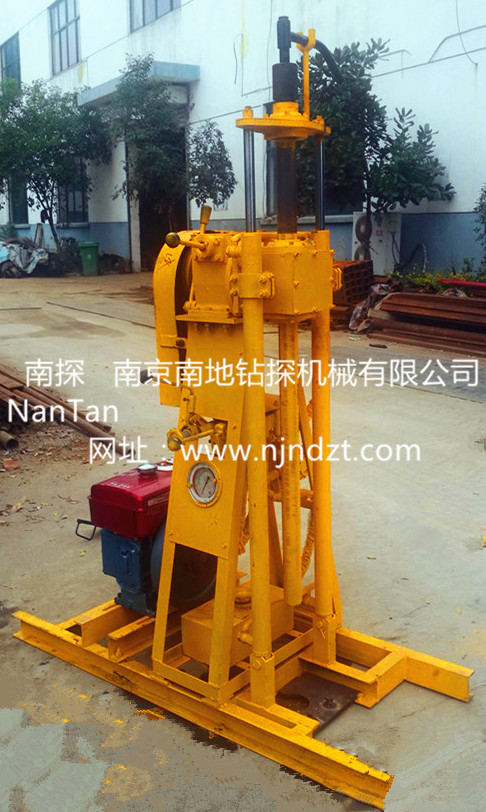

NTQZ-50型鉆機是一種具有油壓給進的輕便鉆機。額定鉆孔深度50米,最大開孔直徑允許為110mm,終孔直徑為75mm,孔徑30-130mm配套鉆進深度根據地層情況而定。
NTQZ-50型小型液壓巖心鉆機是一種廣泛適用于平原、山區及交通能源不便地區的小型取樣鉆探設備，具有結構緊湊、占用面積小、重量輕、移動方便等優點。適合鐵路、水利、建筑工程及戶外山區的地質取樣勘查、地質巖心鉆探、小型灌漿孔、爆破孔等?？筛鶕?jù)地層的不同選用金剛石、復合片及合金等鉆頭鉆進。
主要用途：◇注漿鉆孔 ◇工程勘察 ◇物化探取樣、引孔 ◇超前鉆探 ◇灌漿打孔 ◇預埋件引孔 ◇各種爆破鉆孔 ◇檢查孔 ◇小型家用水井 ◇區域地質調查
◇礦山礦脈探查 ◇礦藏品位評估 ◇巖土工程檢測
主要特點
1.具有油壓自動給進機構、鉆進效率高。
2.手柄集中、操作方便、安全可靠。
3.結構緊湊，鉆機、柴油機(或電動機）都安裝在同一個底架上，占用場地面積小。
4.重量輕、分解性強，便于搬遷，適合于平原和山區工作。
1.具有油壓自動給進機構、鉆進效率高。
2.手柄集中、操作方便、安全可靠。
3.結構緊湊，鉆機、柴油機(或電動機）都安裝在同一個底架上，占用場地面積小。
4.重量輕、分解性強，便于搬遷，適合于平原和山區工作。
三、主要參數：
|
1.鉆機：鉆孔深度：50m；鉆孔直徑：30-110mm，鉆桿直徑：25mm、28mm、36mm、42 mm，鉆機外廓尺寸（L*B*H)： 1180*680*1600mm，鉆機重量(不包括動力機):240kg,含動力 300kg
|
|
2.回轉器：立軸轉速：285,570 r/min 立軸行程 ：1000 mm
提升力：300kg, 加壓力：200kg 立軸空載向上最大移動速度 ：3m/min
|
|
3.油泵 型號：YBC-20/125 額定壓力：12.5 Mpa 流量：20 ml/r 額定轉速；1500 r/min
|
|
4.電動機 型號：Y132M-4 額定功率 ( KW)：7.5 額定轉速 (r/min)：1440
|
|
5.柴油機 型號：R180 額定功率：7.5KW 額定轉速：2200 r/min
|
注:本鉆機動力配備標準配置為柴油機，如果需配置電動機,需由用戶訂貨時提出.

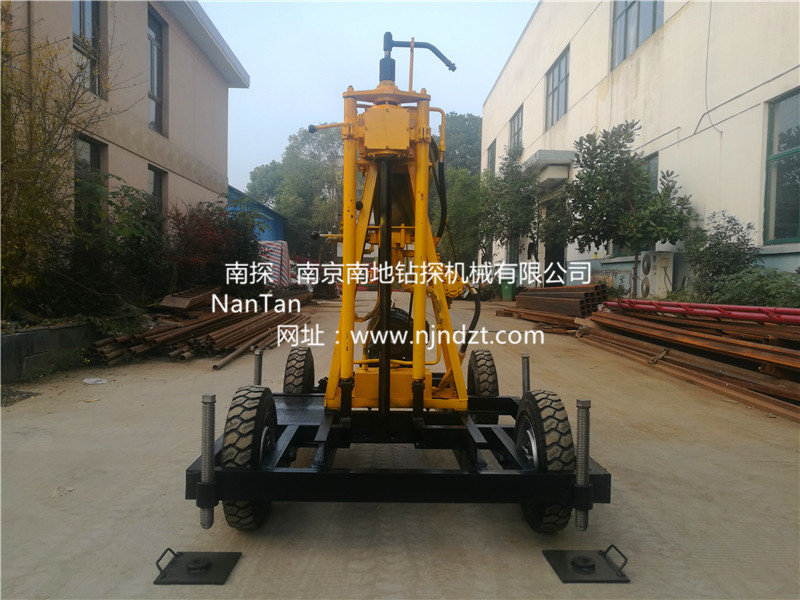

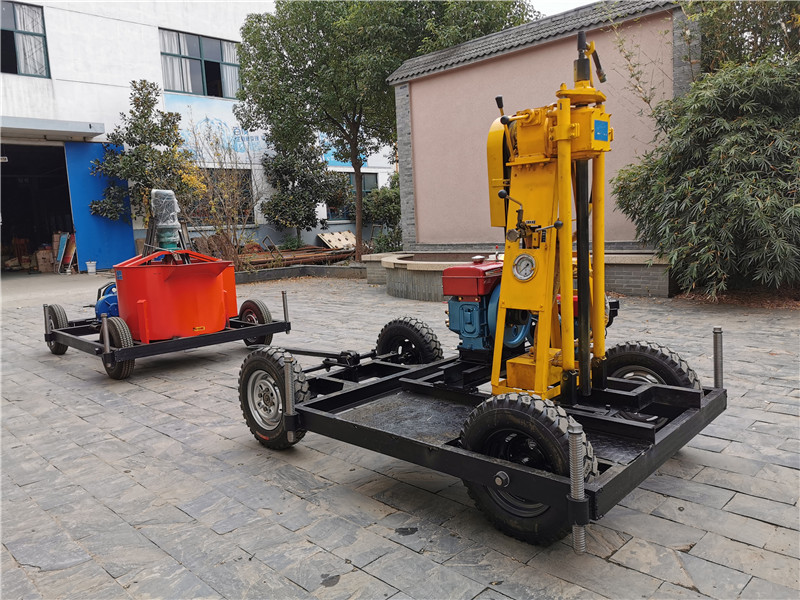

備注：可以加裝兩輪拖掛、四輪拖掛底座或者自行走履帶底盤，訂貨請說明。
